Hammarborrning
Effektiv schaktfri borrning i berg, block och krävande mark – utan sprängning, med minimal påverkan på miljö och omgivning.
Vi på Styrd Borrning i Karlstad utför hammarborrning för VA, el, fiber, fjärrvärme och gas i hela Sverige, Norge och Danmark. Med robust utrustning och lång erfarenhet levererar vi kontrollerade resultat i de mest krävande markförhållandena.
Vad är hammarborrning?
Sammanfattat: Hammarborrning är en schaktfri metod för att borra genom berg, block, sten och hård morän med hög stabilitet och minimal påverkan på mark, väg och trafik.
Hammarborrning är en schaktfri, horisontell borrmetod som används för att installera ledningar och rör i berg, blockrik morän och andra hårda markförhållanden där traditionell schaktning eller sprängning inte är lämpligt.
Tekniken bygger på att en tryckluftdriven slaghammare driver borrkronan framåt genom marken. Borrkronan roterar och har hårdmetallränder som krossar berg, stenar och andra hinder i borrlinjen. Samtidigt dras ett foderrör av stål med in i marken – det håller hålet öppet och fungerar som permanent skyddsrör efter avslutat arbete.
Det krossade materialet – borrkaxet – transporteras ut genom foderröret med tryckluft och vatten, eller med augerskruvar i större dimensioner.
Till skillnad från AT-borrning) och JT-borrning är hammarborrning inte aktivt styrbar – riktning och lutning sätts noggrant i startgropen innan borrningen påbörjas. Trots det blir avvikelsen sällan mer än 1–2 procent av borrlängden.
Bra att veta:
Hammarborrning fungerar inte i lös lera eller silt – borrkronan riskerar att fastna. I sådana markförhållanden rekommenderar vi AT-borrning eller JT-borrning istället.
När används hammarborrning?
Hammarborrning är förstahandsvalet när marken består av berg, sten eller hård morän och traditionell schaktning skulle vara för kostsam, tidskrävande eller miljöpåverkande.
VA-ledningar
Vatten, avlopp, tryckspill och dagvatten genom hård mark.
Fjärrvärme & kyla
Skyddsrör för fjärrvärme- och fjärrkyleledningar i berg.
El & fiber
Kabelinstallationer för elnät och fibernät i utmanande terräng.
Gas
Gasledningar med stålskyddsrör genom bergiga markförhållanden.
Under väg & järnväg
Passage under trafikerade vägar, järnvägar och vattendrag utan driftstopp.
Känsliga miljöer
Natura 2000-områden, tätbebyggda områden och platser där sprängning inte är tillåten.
Dimensioner och kapacitet
Teknisk specifikation för vår hammarborrningsutrustning.
| Användningsområde | VA, el, fiber, gas, fjärrvärme/kyla |
|---|---|
| Geoteknik | Berg, block, sten, fast lagrad morän |
| Dimensioner | Ø 139 – 600+ mm |
| Borrlängder | Upp till 100 meter |
| Skyddsrör | Foderrör av stål |
| Precision | Typiskt 1–2 % avvikelse |
| Startgrop (minsta) | Ca 7 × 2 m |
Fördelar med hammarborrning jämfört med schaktning
I många projekt är hammarborrning det bästa alternativet till traditionell schaktning och sprängning – både ekonomiskt och miljömässigt.
Ingen sprängning
Hammarborrning ersätter sprängning i berg, vilket eliminerar vibrationer, buller och risken för skador på närliggande byggnader.
Minimal markpåverkan
Bara en startgrop och en mottagningspunkt behövs – inga långa, öppna schakt som stör trafik och invånare.
Snabbare genomförande
Snabb etablering och kortare återställningstid jämfört med traditionell grävning i berg och hård morän.
Bättre för miljön
Mindre markstörning, inget sprängmedel och minskad mängd transporterat material. Optimalt i känsliga naturområden och skyddsklassade zoner.
Hammarborrning vs styrd borrning?
| Hammarborrning | Styrd borrning | |
|---|---|---|
| Styrning | Ej styrbar (riktning i startgrop) | Aktivt styrbar under borrning |
| Bäst i | Berg, block, sten, hård morän | Jord, lera, sand, blandade lager |
| Borrlängd | 10–60 m | Upp till 1 000+ m |
| Precision | 1–2 % avvikelse | Hög (GPS-styrd) |
| Skyddsrör | Alltid (stål) | Ej alltid nödvändigt |
| Styrbara sträckor | Ej möjligt | Ja |
| Passage under väg/järnväg | Utmärkt | Utmärkt |
| Sprängning ersätts | Ja | Delvis (ej i hårt berg) |
Referensprojekt – hammarborrning
Ett urval av hammarborrningsprojekt vi genomfört. Se alla våra utförda arbeten →
Vattenledning i Karlstads kommun
Styrd hammarborrning på uppdrag av Karlstads kommun för att dra fram en vattenledning. Istället för sprängning i ett villaområde valdes borrning för minimal påverkan på miljö och invånare.

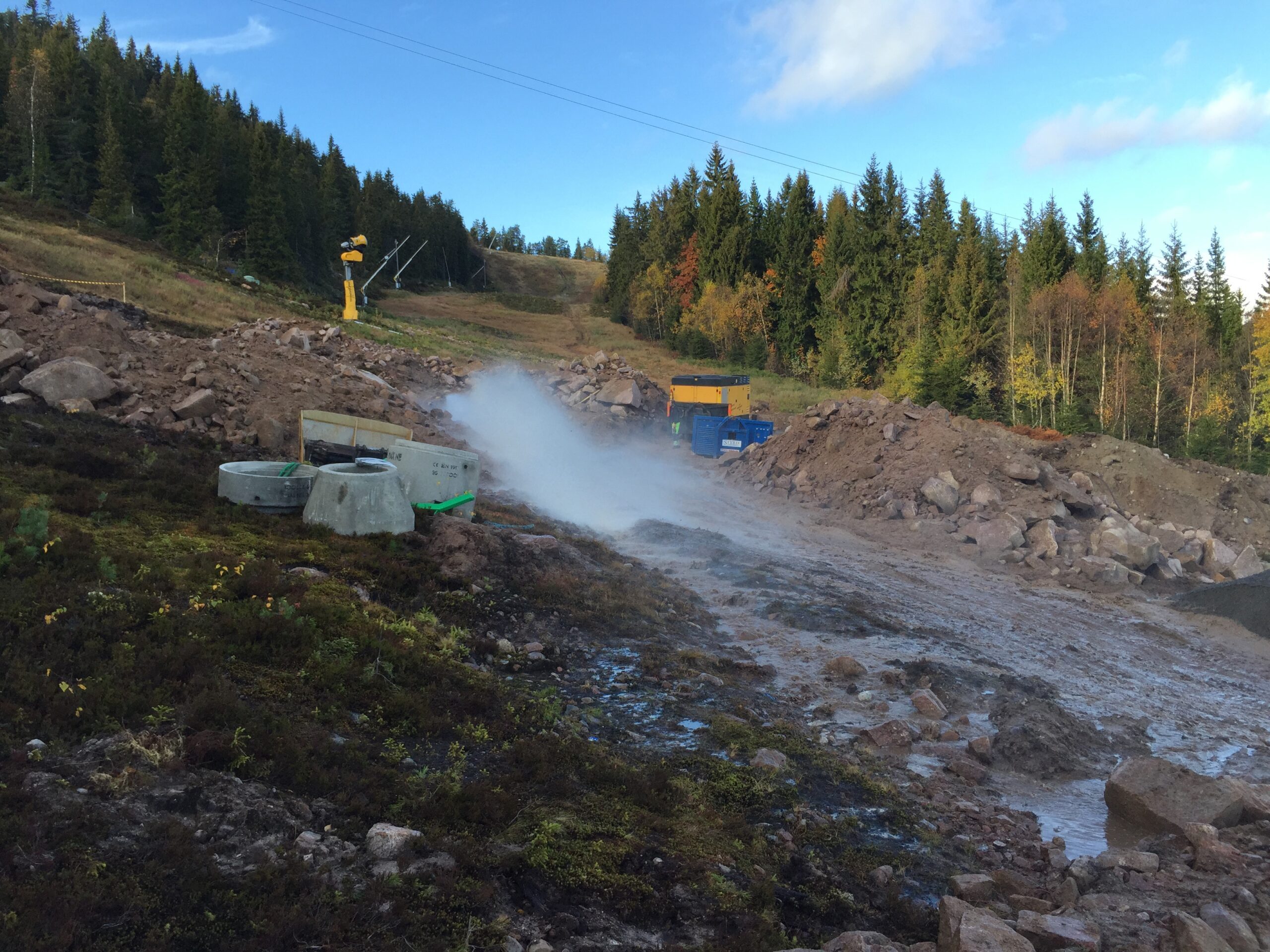

Färskvatten i Branäs
Styrd hammarborrning i brant terräng i övre delen av Branäs skidområde, i samarbete med NCC. Syftet var att möjliggöra färskvatten för boende på Branästoppen – ett unikt projekt utan motstycke i Sverige.
Stålrör under järnvägen i Charlottenberg
Ett stålrör borrades in under järnvägen på en sträcka av 24 meter. Hammarborrning var den optimala metoden för att passera under spåren utan driftstopp.
